تجهیزات سنگ زنی بدون مرکز CNC

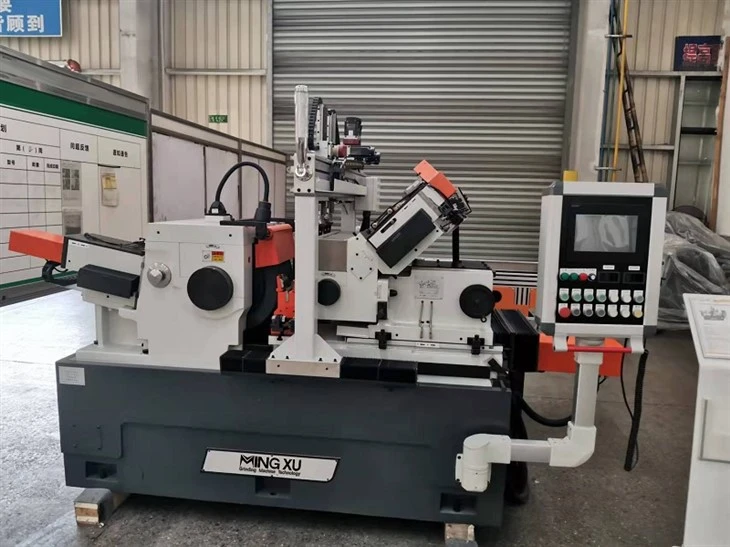

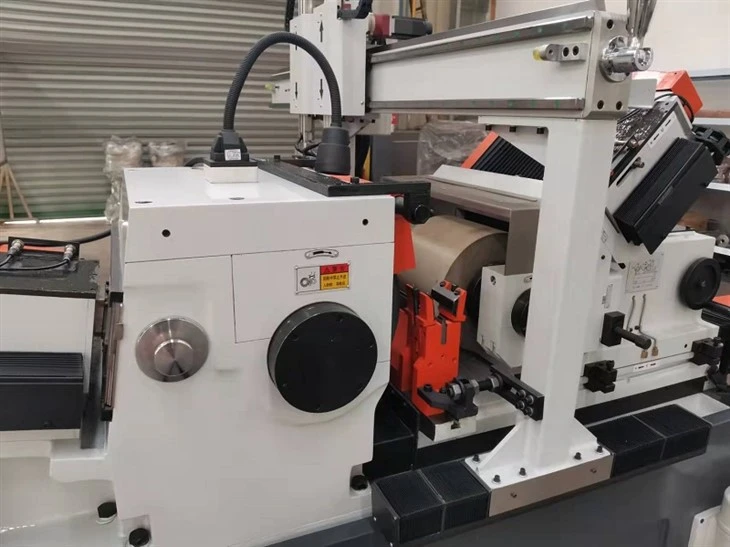

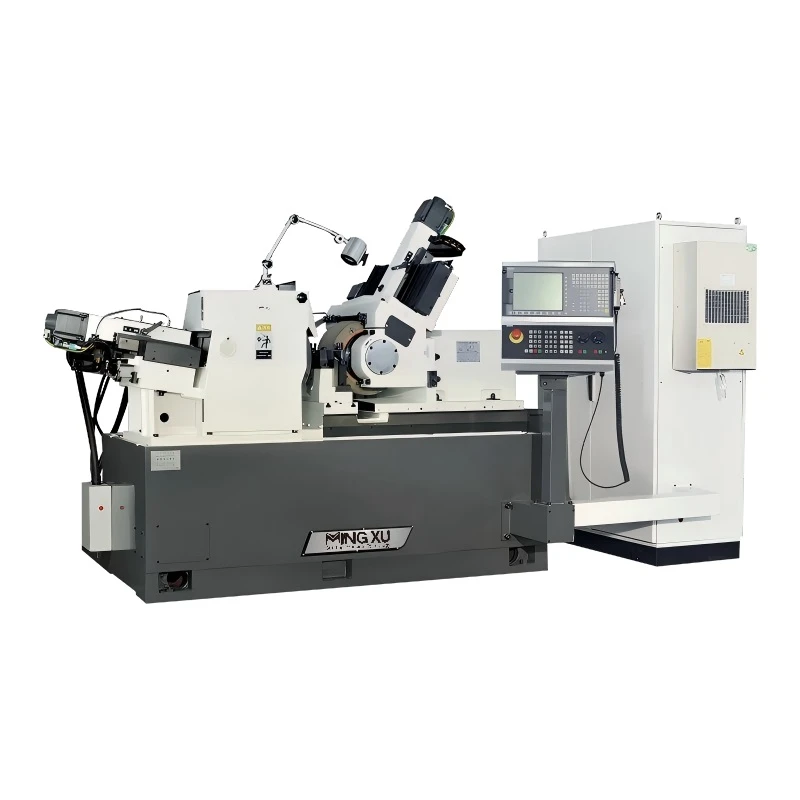

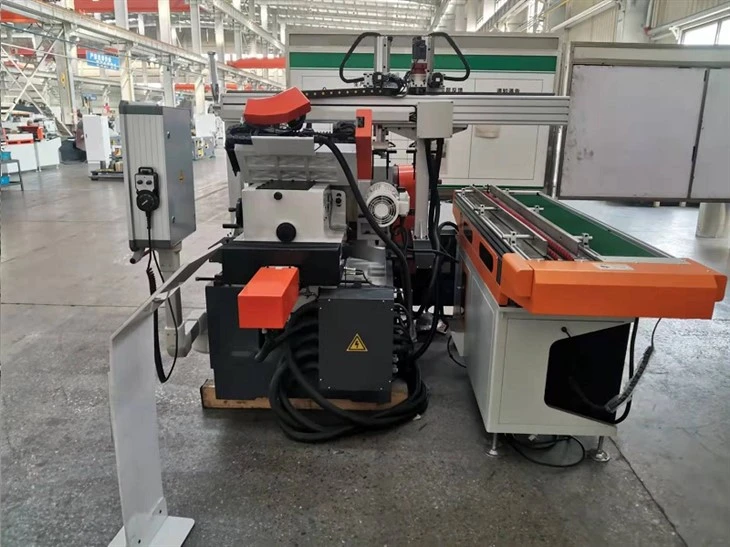

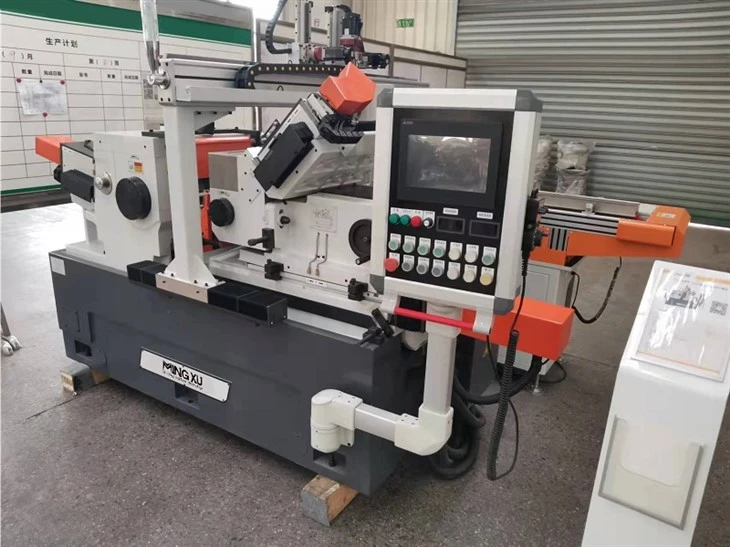

تجهیزات سنگ زنی بدون مرکز CNC نوعی ماشین ابزار CNC است که از عمل ترکیبی یک چرخ سنگ زنی و یک چرخ راهنما برای آسیاب کردن قطر بیرونی یک بدنه چرخان بدون پشتیبانی از سوراخ مرکزی استفاده می کند.
- تحویل سریع
- تضمین کیفیت
- خدمات مشتریان 24/7
معرفی محصول
مقدمه
تجهیزات سنگ زنی بدون مرکز CNC نوعی ماشین ابزار CNC است که از عمل ترکیبی یک چرخ سنگ زنی و یک چرخ راهنما برای آسیاب کردن قطر بیرونی یک بدنه چرخان بدون پشتیبانی از سوراخ مرکزی استفاده می کند.
مشخصات
|
نام محصول |
آسیاب بدون مرکز با دقت فوق العاده بالا |
|
مدل |
MX{0}}S200 |
|
شیر-خوراک |
|
|
قطر سنگ زنی |
2-60 میلی متر |
|
حداکثر طول سنگ زنی |
190 میلی متر |
|
از طریق-فید |
|
|
قطر سنگ زنی |
2-60 میلی متر |
|
مشخصات چرخ سنگ زنی |
P500x200x305mm |
|
تنظیم مشخصات چرخ |
P350x200x203mm |
|
سرعت چرخ سنگ زنی |
1338r/min |
|
تنظیم سرعت چرخ (بدون پله) |
10-200 دور در دقیقه |
|
تنظیم زاویه چرخش قاب چرخ |
|
|
عمودی |
-2 درجه - +5 درجه |
|
افقی |
-1 درجه - +3 درجه |
|
تنظیم مقدار حداقل خوراک چرخ |
0.001 میلی متر |
|
کمد چرخ سنگ زنی حداقل مقدار خوراک |
0.001 میلی متر |
|
ارتفاع از خط مرکزی Gri. چرخ و تنظیم استراحت چرخ به کار |
200 میلی متر |
|
جریان آب |
50 لیتر در دقیقه |
|
توان کل |
|
|
موتور چرخ سنگ زنی |
18.5 کیلو وات |
|
تنظیم موتور چرخ |
3 کیلو وات |
|
موتور پمپ آب |
0.25 کیلو وات |
|
موتور پمپ روانکاری |
0.09 کیلووات |
|
موتور جداکننده خنک کننده مغناطیسی |
0.18 کیلووات |
|
منبع تغذیه |
3N 50Hz 380V |
|
ابعاد ماشین (LxWxH) |
2800x2500x1600mm |
|
وزن دستگاه |
حدود 5000 کیلوگرم |
|
دقت (نوارهای استاندارد) |
|
|
گرد بودن |
0.001 میلی متر |
|
استوانه ای |
0.0018 میلی متر |
|
زبری |
Ra0.16μm |
ویژگی ها
کنترل فید میکرو-
هم حداقل خوراک و هم خوراک پانسمان 0.001 میلیمتر است، این اطمینان را میدهد که مقدار ماده حذف شده در یک پاس حداقل است و مستقیماً بر انحرافات ابعادی تأثیر میگذارد.
سازگاری با قطر گسترده
قطرهای سنگ زنی از 2 تا 60 میلی متر را پشتیبانی می کند و همراه با تنظیم سرعت چرخ راهنما از 10 تا 200 دور در دقیقه، امکان تطبیق سرعت خطی قابل تنظیم برای قطعات کار با قطرهای مختلف را فراهم می کند.
تنظیم زاویه تماس
نگهدارنده چرخ راهنما را می توان در محدوده -2 درجه تا +5 درجه به صورت عمودی و -1 درجه تا +3 درجه افقی تنظیم کرد، بنابراین جهت نیروی قطعه کار و جزء تغذیه محوری را تغییر داد.
خنک کننده و جداسازی مداوم
سرعت جریان مایع خنک کننده 50 لیتر در دقیقه، همراه با یک دستگاه جداسازی مغناطیسی، تبادل حرارت در منطقه آسیاب و جداسازی تراشه های سنگ زنی فرومغناطیسی را به دست می آورد.
برنامه های کاربردی
صنعت قطعات خودرو:برای ماشینکاری قطرهای بیرونی شفت ها و پین ها برای برآوردن نیازهای ابعادی مونتاژ استفاده می شود.
صنعت ساخت بلبرینگ:برای ماشینکاری قطر بیرونی غلتک ها و مسیرهای مسابقه برای تأثیرگذاری بر هندسه تماس استفاده می شود.
صنعت ساخت ماشین آلات عمومی:برای ماشینکاری دسته ای شفت ها و راه های مسابقه استفاده می شود که امکان تشکیل پیوسته خوراک را فراهم می کند.
صنعت ساخت قطعات و ابزار استاندارد:برای ماشینکاری قطعات کوچک-برای برآوردن نیازهای اندازه های مختلف استفاده می شود.
